在DIY电脑的世界里，电源（PSU）扮演着默默无闻却至关重要的角色，它是整个系统的“心脏”。今天，我们将深入拆解一款来自Thermaltake（曜越）的1200W高端电源，一同探索其内部构造、设计理念以及它为高性能PC所提供的稳定能量。

准备工作与安全须知
在拆解任何电子产品，尤其是电源之前，安全是第一要务。请务必确保电源已完全断电，并从插座上拔下至少24小时，使其内部的高压电容充分放电。准备一套绝缘螺丝刀和防静电手环，在干燥、整洁的工作台上操作。非专业人士请勿模仿，因为错误操作可能导致电击危险或损坏设备。

外观与接口一览
这款Thermaltake 1200W电源通常采用全模组或半模组设计，方便用户按需连接线缆，优化机箱内部空间和风道。其外壳由坚固的黑色钢板制成，一侧贴有详细的规格标签，标明其通过了80 PLUS金牌或更高效率认证，意味着它在典型负载下能将90%以上的电能转化为有效输出，节能且发热更低。散热风扇大多采用智能温控的120mm或140mm静音风扇，在低负载时保持低转速，确保静音运行。

内部构造探秘

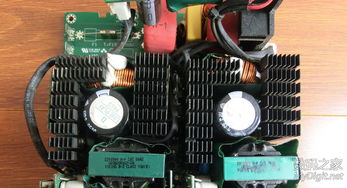

小心拧下外壳螺丝（注意有些螺丝可能藏在标签或脚垫下），我们便能看到其内部精密的世界。一个优质的高瓦数电源，其内部布局通常紧凑而有序：

1. 一级EMI滤波电路：位于电源入口，由电感和电容组成，用于滤除电网中的高频杂波和干扰，保护后续电路并为电网“净化”。
2. 整流桥与PFC电路：交流电（AC）经过整流桥转换为脉动直流电。主动式功率因数校正（Active PFC）电路是现代高效电源的标志，它能显著提高电能利用率，减少无功损耗。通常可以看到一个大型的扼流线圈和高压电容。
3. 主开关变压器与拓扑结构：这是电源的核心能量转换单元。高端1200W电源多采用成熟的LLC谐振或双管正激等高效拓扑结构，配合高质量的MOSFET开关管，实现直流电的精准变压。
4. 二次侧与直流输出：经过主变压器后的低压电流，在这里通过整流器（通常使用同步整流技术以提升效率）和滤波电路（大量的电解电容和电感）被“抚平”为纯净的+12V、+5V、+3.3V等直流电，供给主板、CPU、显卡等部件。模组接口板通过焊接或插针与主板连接。
5. 控制与保护电路：一块独立的PCB板承载着电源管理芯片，监控输出电压、电流和温度，并实现过压（OVP）、欠压（UVP）、过载（OPP）、短路（SCP）和过热（OTP）等多重保护，确保系统安全。

用料与工艺点评
Thermaltake作为知名品牌，在这类高端型号上通常会采用日系或台系品牌的105°C耐高温主电容，确保长时间高负载下的稳定性。电感线圈多为全封闭式，减少噪音和电磁干扰。PCB板做工规整，焊点饱满，线路清晰。大量的散热片帮助功率元件有效导热。

与论坛热议焦点
在“电子产品世界”等PC硬件论坛上，玩家们对这类高性能电源的讨论往往集中于：

• 实际负载能力与纹波表现：在极限超频或多卡并联（如SLI/CrossFire）时，+12V输出的稳定性和纹波抑制能力是关键。
• 风扇策略与噪音水平：用户期待在高效能与静音间取得平衡。
• 线材品质与模组接口：是否提供扁平线、编织线，接口是否牢固易插拔。
• 售后与保修：长达10年的质保往往是高端电源的信心保证。

通过这次拆解，我们不仅看到了一个强大“心脏”的精密内部，也理解了其背后保障电脑稳定、高效运行的设计哲学。对于追求极致性能的DIY玩家而言，选择一款像Thermaltake 1200W这样用料扎实、设计优良的电源，无疑是构建梦想主机坚实而明智的一步。

（注：本文基于通用高端电源结构进行描述，具体型号的内部设计可能有所不同。拆解行为会使产品失去保修，请谨慎为之。）
